Projektinitiativ #57: Kokilldesign, Götdesign och Sjunkboxoptimering ( 3 kommentarer)

Vid götgjutning står kokillerna för en av de största kostnaderna för förbrukningsvaror. Den geometriska utformningen av kokillerna har historiskt sett varit baserad på erfarenhet och med begränsat stöd av beräkningsteknik. Detta medför att kokillerna i många fall är onödigt grova och tunga vilket också kan leda till att dess livslängd blir kortare än optimalt. En felaktigt dimensionerad gjutkokill kan också medföra ett ogynnsamt stelnings- och svalningsförlopp. Detta kan leda till att överkritiska spänningar uppstår i götytan vilket för sprickkänsliga stålsorter kan leda till uppkomst av ytsprickor.

7 februari, 2017 • 2 minuters läsning

Målsättningen med ett projekt om kokilldesign baserat på modellering av värmefördelning och spänningar samt kunskap om kokillens materialegenskaper är att minska antalet förbrukade kg kokill per producerat ton stål samt minimera uppkomst av ytsprickor. Detta kommer att leda till minskade produktionskostnader för ämnestillverkning via götgjutning.

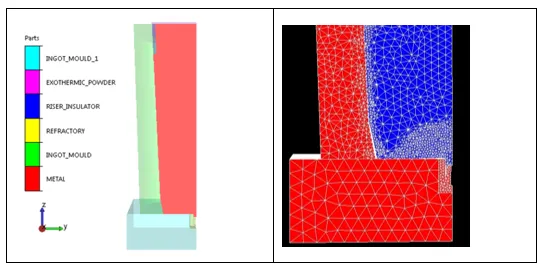

Förbättrad götdesign innebär minskade kassationer pga. ytsprickor. Tillgången på moderna simuleringsverktyg Thercast har nu gjort det möjligt att simulera hela processen från götets stelnande till spänningsuppbyggnad i både göt och kokill. Detta är det första simuleringsprogram som är helt utvecklat för götgjutning från början baserat på grundläggande kunnande om processen och inte en programvara för komponentgjutning som anpassats till götgjutning.

Sjunkboxoptimering: Dagens isolermaterial är i allmänhet tillräckligt bra för att undvika en djupare krympning, s.k. pipe i göttoppen. Det som avgör hur stort toppklipp som behövs, och i sin tur utbytet, är i stället graden av makrosegring vilken är ett komplext fenomen med många variabler som stålets sammansättning, stelningstid, stelningssätt (omslag från kolumnär till likaxlig zon) samt temperaturgradienter i det stelnande götet.

Projektinitiativet stöds av Jernkontorets teknikområde 24, Gjutning och stelning.

Namn Robert Vikman
Organisation Jernkontoret

Kommentar #1

Intressant. Ny teknik kan avsevärt öka våra kunskaper inom kokillområdet. Kokiller står för en stor kostnad i stålverken.

Namn Ewa Sjöqvist Persson
Organisation Uddeholms AB

Kommentar #2

Intressant område att forska inom. Både kokilldesign och sjunkboxoptimering är viktigt för göten. Intressant om man kan se samband mellan temperaturgradient och segring för att därifrån kunna göra optimeringar för att eventuellt minska på segringen.

Namn Malin Forslin
Organisation Ovako Sweden AB

Kommentar #3

Området är av stor vikt, för bättre optimering av kokillens utformning och sjunkbox, samt bättre kunna modellera makrosegringar.

Namn Karin H Antonsson
Organisation Sandvik Materials Technology, R&D Metallurgy
